茶叶色选机基本机械结构的研究
而所有名优绿茶的插条和茶梗颜色存在颜色差别即色差,一般插条色泽绿翠,而茶梗色泽偏黄。故色差测定系统进行测定时,色泽偏绿的茶叶,“-a*”值也就偏大,并且茶条越嫩,“-a*”值就越大,满足一定要求的茶叶会被装有绿色色彩信号色差感应系统的茶叶摄像用彩色CCD镜头所捕捉,并进行摄影,然后将所摄影像输入计算机,通过计算,发出指令,使茶叶通过茶叶通道进入第2次拣梗或排出机外。而一般情况下茶梗偏黄,“b*”值偏大,茶梗越老,色泽越黄,“b*”值就越大,则更容易被装有黄色色彩型号的高精度的色差感应系统捕捉和收集,并输入计算机,由计算机彩色CCD镜头发出信号指令,对茶梗进行摄影,同样将所摄影像输入计算机,通过计算发出指令,使高速电磁阀接通,高压空气通过管道和喷气嘴吹出强风,把茶梗从含梗的茶叶中吹出,通过茶梗通道和茶梗出料口排出机外。色选机采用了两套相互垂直喂料系统和平板滑道式送料器,并可采用一种简明易识的触摸键操作平台,可根据拣梗分级的不同状态将色选精度方便的调整至客户最满意状态。
2.茶叶色选机的基本机械结构

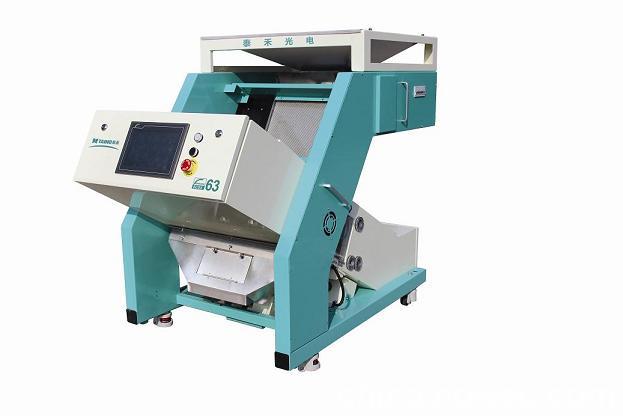

茶叶色选机主要部件有:摆动进料斗、振动喂料器、溜槽滑道、光源、背景板、CCD检测镜头、良品槽、一次次品槽、二次次品槽、喷气嘴、空气压缩机、空气净化器和过滤器等。
2.1供料系统
由摆动进料斗、振动喂料器和溜槽滑道等部件组成。待分拣茶物料由摆动进料斗进入振动喂料器(两次振动后可使茶叶充分打散便于在滑道中呈单层下滑利于检测分选),通过振动和导向机构使物料自动排列成一列列连续的现状细束,在通过料槽加速后以恒定速度坠落至光电分选的探测区内。
2.2光电系统
光电系统是色选机的核心部分,主要由光源、背景板、CCD镜头和有关辅助装置组成。光源为被测物料和背景板提供稳定的均匀照明。CCD镜头将探测区内被测物料的反射光转化为电信号。背景板则为电控系统提供基准信号,其反光特性与合格品的反光特性基本等效,而与剔除物差异较大。
2.3分选系统
分选系统由良品槽、一次次品槽、二次次品槽、喷气阀、空气压缩机及空气过滤净化器等附件组成。气动喷嘴经实验证明,溜槽滑道宽度为220mm情况下选用个喷口处截面长约为4.5mm、宽1mm的喷嘴即可。喷嘴过小造成精度过高,加工成本高等问题。喷嘴大则会影响精度及分辨率。实验证明喷嘴大小及喷嘴个数是影响色选机精度的关键因素之一。
2.4清扫系统
清扫系统由气缸、玻璃雨刷器等部件组成。由于茶叶在色选过程中会产生灰尘及其他易附着于玻璃上的杂质。视窗玻璃上一旦附着过多灰尘及杂质,透过视窗玻璃对茶物料进行分选检测的光电系统就会容易产生误检等连锁问题。轻则对色选精度、色选带出比产生影响,重则造成喷气嘴频繁工作,减少喷嘴及控制系统寿命设置烧毁喷嘴控制系统。玻璃雨刷器安装于气缸上,由总控系统按预设时间通过控制气缸阀门开关推动气缸活塞滑动达到定时清扫玻璃上灰尘杂质效果。
2.5摆动出料系统
摆动出料系统由电机带动出料仓摆动使被最终分选的茶物料排出机外,进入下道制茶工序。
2.6操作系统
采用大屏幕宽视角彩色触摸操作平台,为客户预设多个色选模式。并建立友好的人机界面,根据茶物料具体情况方便快捷的实现调整。
3.结语
传统人工式茶叶拣梗分选的方法,误拣比高,并耗费大量人力物力财力,拣梗质量和效率不能适应茶叶精制现代化、清洁化、自动化的加工要求。通过在茶叶加工中系统使用色选机拣剔茶梗等夹杂物,不但除杂效果好,还可优化精制工艺,减少反复切、抖、撩等筛制作业,避免茶叶过多的断碎,达到拣剔质量高、工效高、制茶成本降低的加工效果,基本解决了以往茶叶拣剔质量差和工效低的缺陷。
一台茶叶色选机的处理能力可节省百名人工,企业产能被有效激活,加工周期大为缩短。此外,茶叶不经过人手拣茶接触,避免了手工拣剔的潜在污染,从而更加卫生洁净,达到了清洁化、规范化加工。
【参考文献】
[1]张麟等.光电色选机的结构及其特点[J].包装与食品机械,1997.15(2):21-24.
[2]牛占文等.基于TRIZ的色选机关键技术进化分析及创新设计[J].粮油加工,2007.(3):65-67.
[3]丁勇,廖万有.茶叶色选机的技术特性与应用[J].茶叶加工,2009,35(1):33-36.
[4]权启受.茶叶色选机工作原理与选用[J].茶叶加工.
[5]乔艳芳等.食品光电技术装备设计及应用[J].农机化研究,2005.(2):118-119.
[6]贺为群.浅谈RNGS系列色选机的创新点[J].粮食与饲料工业,2006,(7):4-5.
